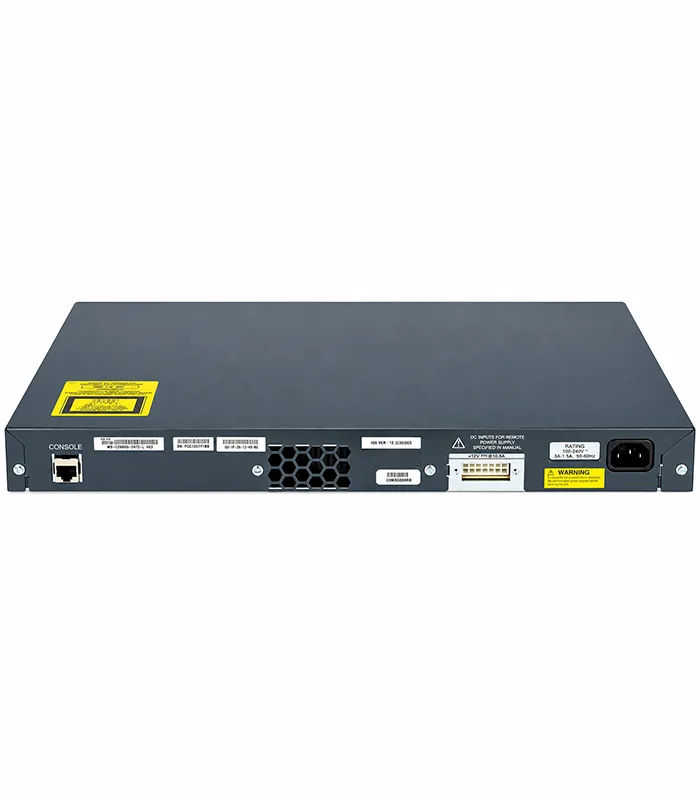

Cisco Catalyst WS-C2960G-24TC-L 24-Port Gigabit Managed Switch – 4x Combo SFP – LAN Base – New

Cisco Catalyst WS-C2960G-24TC-L – 24-Port Gigabit Managed Switch

سويتش Cisco Catalyst WS-C2960G-24TC-L من سلسلة Catalyst 2960، مصمم لتوفير اتصال Gigabit Ethernet عالي الكفاءة وإدارة متقدمة للشبكات المحلية في الشركات والمؤسسات ومراكز العمل.

يتميز الجهاز بـ 24 منفذ Gigabit Ethernet بسرعة 10/100/1000Mbps، منها 20 منفذاً نحاسياً و4 منافذ ثنائية الاستخدام (Combo)، تتيح الاتصال عبر RJ-45 أو وحدات SFP المتوافقة للألياف الضوئية.

يوفر السويتش مجموعة من ميزات الأمان وإدارة الشبكات وجودة الخدمة (QoS)، مما يجعله مناسباً للشبكات المؤسسية التي تتطلب اتصالاً مستقراً وإمكانيات تحكم ومراقبة متقدمة.

1. المعلومات العامة

2. المنافذ والواجهات (Ports & Interfaces)

ملاحظة: منافذ Combo الأربعة جزء من إجمالي المنافذ الـ24، وليست منافذ إضافية مستقلة. ويمكن استخدام اتصال RJ-45 أو SFP في كل مجموعة حسب التكوين.

3. نقل البيانات وأداء الشبكة

يساعد الجهاز على تنظيم حركة البيانات داخل الشبكة وتقليل الازدحام وتخصيص الموارد للتطبيقات المختلفة.

4. الذاكرة والتخزين (Memory & Storage)

5. الأمان وحماية الشبكة (Network Security)

يوفر السويتش مجموعة من ميزات الأمان التي تساعد مسؤولي الشبكات على التحكم في الوصول وحماية البنية التحتية من الأنشطة غير المصرح بها.

المصادقة والتحكم بالوصول

• دعم IEEE 802.1X للمصادقة على مستوى المنافذ.

• تعيين VLAN ديناميكي للمستخدمين وفق سياسات المصادقة.

• دعم Guest VLAN للأجهزة غير المتوافقة مع 802.1X وفق الإعدادات.

• دعم Voice VLAN لهواتف IP المتوافقة.

• التحكم بالوصول عبر Port-Based ACL.

• تصفية حركة البيانات باستخدام عناوين MAC.

الحماية ومراقبة الشبكة

• دعم SSHv2 لإدارة الجهاز باتصال مشفر.

• دعم SNMPv3 مع إمكانيات المصادقة والتشفير وفق الإعدادات.

• دعم TACACS+ وRADIUS للإدارة المركزية والمصادقة.

• DHCP Snooping للمساعدة في منع خوادم DHCP غير المصرح بها.

• إمكانية مراقبة تغييرات عناوين MAC.

• التحكم بحركة Unicast وMulticast غير المعروفة.

• دعم SPAN لنسخ حركة البيانات إلى أدوات المراقبة والتحليل.

6. جودة الخدمة (Quality of Service – QoS)

يدعم Cisco Catalyst 2960 مجموعة من تقنيات جودة الخدمة لتنظيم حركة البيانات ومنح التطبيقات المهمة الأولوية المطلوبة.

أبرز الإمكانيات:

• تصنيف حركة البيانات باستخدام IEEE 802.1p CoS وDSCP.

• تحديد الأولويات اعتماداً على عنوان IP أو MAC.

• تصنيف الحزم حسب معلومات منافذ TCP وUDP.

• أربع قوائم انتظار للإرسال لكل منفذ وفق إمكانيات النظام.

• دعم جدولة SRR لإدارة قوائم الانتظار.

• استخدام تقنيات Weighted Tail Drop للمساعدة في التحكم بالازدحام.

• أولوية مرتفعة لحركة البيانات الحساسة للتأخير.

• التحكم بمعدلات نقل البيانات باستخدام QoS Policies.

• إمكانيات تحديد معدلات الحركة بزيادات تصل إلى 1Mbps وفق الميزات المدعومة.

تساعد هذه التقنيات في تحسين أداء التطبيقات الحساسة للتأخير، مثل الاتصالات الصوتية والفيديو والخدمات المؤسسية.

7. المعايير والبروتوكولات المدعومة

8. الكابلات ووسائط الاتصال

الاتصال النحاسي

• 10BASE-T: كابلات UTP من الفئة Cat3 أو أعلى وفق متطلبات الربط.

• 100BASE-TX: كابلات UTP من الفئة Cat5 أو أعلى.

• 1000BASE-T: كابلات UTP من الفئة Cat5 أو أعلى، باستخدام أربعة أزواج.

الاتصال عبر الألياف الضوئية

يدعم الجهاز خيارات الربط الضوئي عبر وحدات SFP المتوافقة، ومنها تقنيات Gigabit Ethernet مثل:

• 1000BASE-SX

• 1000BASE-LX/LH

• 1000BASE-ZX

• 1000BASE-BX

• CWDM SFP

يعتمد نوع موصل الألياف والمسافة المدعومة على وحدة SFP المستخدمة.

9. مؤشرات الحالة (LED Indicators)

يحتوي الجهاز على مؤشرات LED تساعد في مراقبة التشغيل وحالة الاتصال.

مؤشرات المنافذ:

• حالة الاتصال (Link).

• نشاط نقل البيانات (Activity).

• سرعة الاتصال (Speed).

• وضع الاتصال Duplex.

• حالة المنفذ.

مؤشرات النظام:

• حالة النظام (System).

• حالة مصدر الطاقة الاحتياطي (RPS) عند دعمه.

• سرعة الاتصال.

• أوضاع مراقبة المنافذ.

10. الطاقة والتوافر

يساعد دعم أنظمة الطاقة الاحتياطية المتوافقة، عند توفرها وتركيبها، على تحسين استمرارية تشغيل الشبكة.

11. الإدارة والمراقبة (Management)

يقدم الجهاز إمكانيات لإدارة الشبكات ومتابعة حالة المنافذ وحركة البيانات.

الميزات الرئيسية:

• إدارة إعدادات السويتش عبر Cisco IOS.

• مراقبة الشبكة باستخدام SNMP.

• تسجيل الأحداث وتحليلها.

• إدارة VLAN وسياسات الوصول.

• مراقبة أداء منافذ Ethernet.

• إدارة جودة الخدمة QoS.

• دعم أدوات تحليل حركة البيانات.

• إدارة سياسات الأمان والمصادقة.

12. الاستخدامات المناسبة (Applications)

يُستخدم Cisco Catalyst WS-C2960G-24TC-L في العديد من بيئات الشبكات، ومنها:

• شبكات الشركات والمؤسسات.

• غرف الشبكات ومراكز الاتصالات.

• ربط أجهزة الكمبيوتر والسيرفرات.

• الشبكات المحلية متعددة الأقسام.

• ربط سويتشات الشبكة عبر Gigabit Ethernet.

• الاتصال بالألياف الضوئية باستخدام وحدات SFP.

• بيئات العمل التي تحتاج إلى VLAN وQoS وإدارة مركزية.

الخلاصة

يُعد Cisco Catalyst WS-C2960G-24TC-L سويتشاً مُداراً من الطبقة الثانية، يوفر 24 منفذ Gigabit Ethernet، بما فيها 4 منافذ Combo RJ-45/SFP، مع دعم تقنيات VLAN وQoS وIEEE 802.1X ومجموعة من إمكانيات الأمان وإدارة الشبكات.

يجمع الجهاز بين مرونة الاتصال وإدارة حركة البيانات، مما يجعله مناسباً للبنية التحتية للشبكات المؤسسية التي تحتاج إلى منافذ Gigabit وإمكانيات إدارة وتحكم متقدمة.
